Сайт Claudio Lanconelli - разработчика PonyProg.

Примечание от переводчика:

Schematic Terrorist

Если вы ищете простой, но мощный по возможностям программатор, то вы попали куда надо - он здесь. PonyProg - программатор для программирования микросхем Flash с последовательным доступом. PonyProg разработан для работы в системах Windows95, 98, 2000, NT и Intel Linux. На данный момент программатор поддерживает I2C Bus, Microwire, SPI eeprom, Atmel AVR и PIC micro. SI-Prog - аппаратный контроллер для программирования, попросту говоря - железо. PonyProg работает также с другим железом, таким как AVR ISP (STK200/300), Ludipipo и EasyI2C .

  • Поддержка 24С01, 24C02, 24C04, 24C08, 24C16 I2C Bus EEPROM

  • Поддержка 24C32, 24C64, 24C65, 24C128, 24C256, 24C512 I2C Bus EEPROM

  • Автоопределение емкости 24XX EEPROM

  • Поддержка 24C325 and 24C645 I2C Bus EEPROM

  • Поддержка Siemens SDE2516, SDE2526, SDA2546, SDA2586, SDA3546, SDA3586 EEPROM (as 24XX Auto)

  • Поддержка Siemens SDE2506 EEPROM

  • Поддержка AT17C65, AT17C128, AT17C256, AT17C512, AT17C010 I2C Bus EEPROM

  • Detect the bank roll over capability of some old 24XX EEPROM

  • Поддержка AT90S1200, AT90S2313, AT90S2323, AT90S2343, AT90S4414, AT90S4434, AT90S8515, AT90S8535 Flash micro

  • Поддержка AT90S2323, AT90S2343, AT90S2333, AT90S4433, AT90S4434, AT90S8535, AT90S8534

  • Автоопределение типа микроконтролеров AVR

  • Поддержка микроконтролеров AVR ATmega603, ATmega103, ATmega161, ATmega163

  • Поддержка микроконтролеров AVR ATtiny12, ATtiny15

  • Запись бита защиты в микроконтролеры AVR

  • Одновременная запись Flash и EEPROM памяти в микроконтролеры AVR

  • Поддержка AT89S8252 и AT89S53

  • Поддержка 93C06, 93C46, 93C56, 93C66, 93C76, 93C86 Microwire EEPROM (C и LC серии, CS серия пока не поддерживается)

  • Поддержка 93C13 (как 93C06) и 93C14 (как 93C46) Microwire EEPROM

  • Поддержка микроконтролеров PIC 116F873/874/876/877 и PIC 16F84A micro

  • Поддержка 25010, 25020, 25040 SPI EEPROM

  • Поддержка 25080, 25160, 25320, 25640, 25128, 25256 Big SPI EEPROM

  • Поддержка 25642 и 95640 Big SPI EEPROM

  • Поддержка NVM3060
    Чтение/запись файлов Intel-формата

  • Чтение/запись файлов Motorola S-record

  • Возможность записи EІP-файла для сохранения характеристик EEPROM, и редактирование содержания вместе с CRC

  • Шестнадцатеричный и текстовый режим редактирования буфера.

  • Работа под Windows95, Windows98, WindowsNT и Linux

  • Заполнение буфера заданным байтом

  • Редактирование защитных бит в AVR, AT89S и PIC

  • Запись серийного номера

  • Улучшено быстродействие под WinNT и Win2000

Не все интерфейсы поддерживаются во всех операционных системах (см. в документации).

Документация

Схема программатора

Схемка.

SI-Prog базовый блок: подключается к последовательному порту через разъем PC DB9. Вы можете подключать нижеописаные адаптеры в CON10. Схема питается от последовательного порта либо от внешнего источника питания.

Детали

Диоды - германиевые, резисторы, кондёры - любые. Транзистор КТ315. Микросхема - 7805, КР142ЕН5 - на 5 вольт. Стабилитроны - КС147.

Адаптер для программирования микроконтроллеров PIC

Схемка.

Адаптер для программирования I2C (24Cxx, SDE2516, 85хх...)

Схемка.

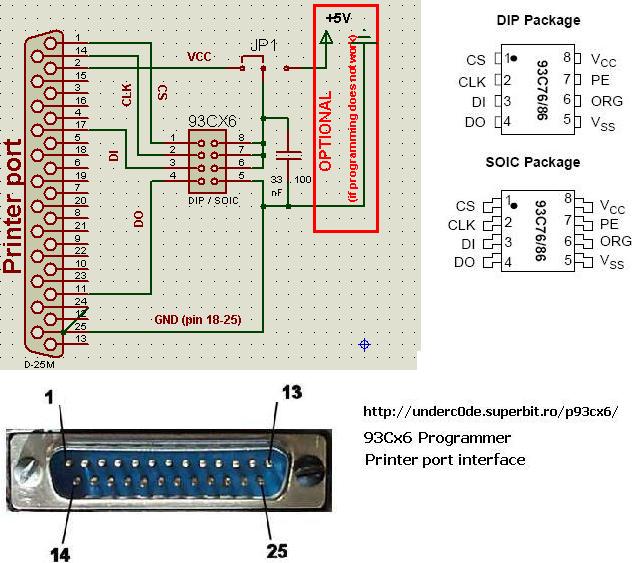

Адаптер для программирования Microwire eeprom (93Cx6)

Схемка.

Адаптер для программирования SPI eeprom (25xxx)

Схемка.

Адаптер для программирования SDE2506

Схемка.

Адаптер для программирования NVM3060

Схемка.

Адаптер для программирования 20-ти ножечных микроконтроллеров AVR (AT90S1200, AT90S2313)

Схемка.

Адаптер для программирования 40-а ножечных микроконтроллеров AVR (AT90S4414, AT908515)

Схемка.

Адаптер для программирования 8-и ножечных микроконтроллеров AVR (AT90S2323, AT90S2343, ATtiny12)

Схемка.

Адаптер для программирования микроконтроллеров ATmega (ATmega103, ATmega603)

Схемка.

Адаптер для программирования микроконтроллеров AT89S8252, AT89S53

Схемка.

Адаптер для программирования всех микроконтроллеров ATMEL

Схемка.

Ludipipo interface

Схемка.

PonyProg поддерживает Ludipipo interface для программирования PIC16x84. Для его использования совместно с программой PonyProg выберите "SI-Prog API" в окне Options/Setup и отметьте "serial" и "Invert D-OUT". Если вы работаете под Linux выберите "SI-Prog I/O" и запустите PonyProg как главный.

Easy I2C Bus interface (оба: последовательный и параллельный)

Схемка.

PonyProg поддерживает Easy I2C Bus interface для программирования микросхем 24Cxx. Для его использования совместно с программой PonyProg выберите "Easy I2CBus" в окне Options/Setup и отметьте "parallel". Примечание: этот интерфейс не работает под Windows NT. Я предлагаю использовать параллельный порт, потому-что последовательный порт может выдавать низкое напряжение на некоторых компьютерах.

Внимание! Эта схема позволяет программировать микросхемы непосредственно в исследуемом устройстве. Но будьте осторожны, так как схема не имеет гальванической развязки с устройством и возможно повреждение параллельного порта в компьютере.

Сlaudio Lanconelli

Published by Vito (HackersRussia Gold Team). 2002.


Источник: http://www.hackersrussia.ru/Cards/Develop/pony.htm
